電接點水位計是利用連通器的原理將汽包水位反映到測量筒內,利用安裝在測量筒內的電極對汽、水導電性能的差別,分別點亮不同的紅燈、綠燈來顯示汽包水位。隨著機組容量增大,運行參數提高,電接點水位計測量誤差增大。珠海發電廠700MW機組亞臨界鍋爐安裝的電接點水位計與中、高壓爐相比,測量誤差明顯增大。電接點水位計的測量誤差主要由水位傳感器的測量筒部分引起。從電接點水位計的結構特點及動力學特性分析電接點水位計測量誤差的特點,為改善電接點水位計的設計、安裝及應用,盡可能地減小測量誤差提供了理論依據。

電接點液位計包括—測量筒、電極、電極連接電纜、電極控制器。

測量筒：

Levelsate的測量筒采用大口徑厚壁碳鋼擠壓材料，符合ASTMA105或者壁厚無縫鋼管或者不銹鋼管。無縫鋼管的設計制造符合ASMEB31.1對動力管道的要求。測量筒可以促進飽和蒸汽和蒸汽的冷凝，同時使溫度損失降低到最低限度。冷水在測量筒內的循環可以連續沖洗容器和電極，可以避免沉淀物的集聚。測量筒最高溫度可以達到600℃ 30Mpa。

電極：

電極是檢測水/汽的探頭，是整個電接點液位計系統的核心。電極采用特種不銹鋼制造，絕緣體使用高純度陶瓷，陶瓷和金屬本體之間的壓力密封通過真空焊接工藝保證。接點使用特殊鍍金工藝處理，以避免摩損。所有電極都通過氨氣泄露測試，靜壓測試以及電壓測試。

電極連接電纜：

電極通過耐高溫的PTFE絕緣鍍鎳電纜連接電極和電極控制器，電纜長度為4m或者10m，最長提供30m電纜。所有線芯都采用顏色編碼以便于安裝，所有電纜都在一端使用環形壓接端子。

電極控制器：

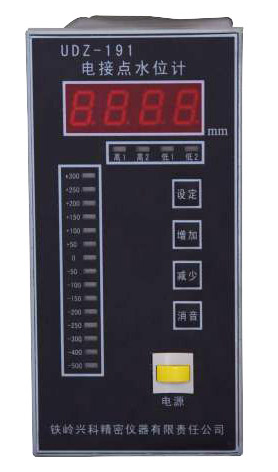

鍋爐汽包側面的測量筒上安裝了6-48個電極探頭，每個電極都連接自己的感應電路，測量結果顯示在現場活遠傳顯示器上。電極測量位置按照用戶的要求布置。
